製品属性(仕様)

製品
分類		ケース 業界計測機器
ワーク
サイズ		388×118×100 材質SUS304
板厚1 工程レーザー・曲げ・溶接・溶接仕上げ・ダクト溶接

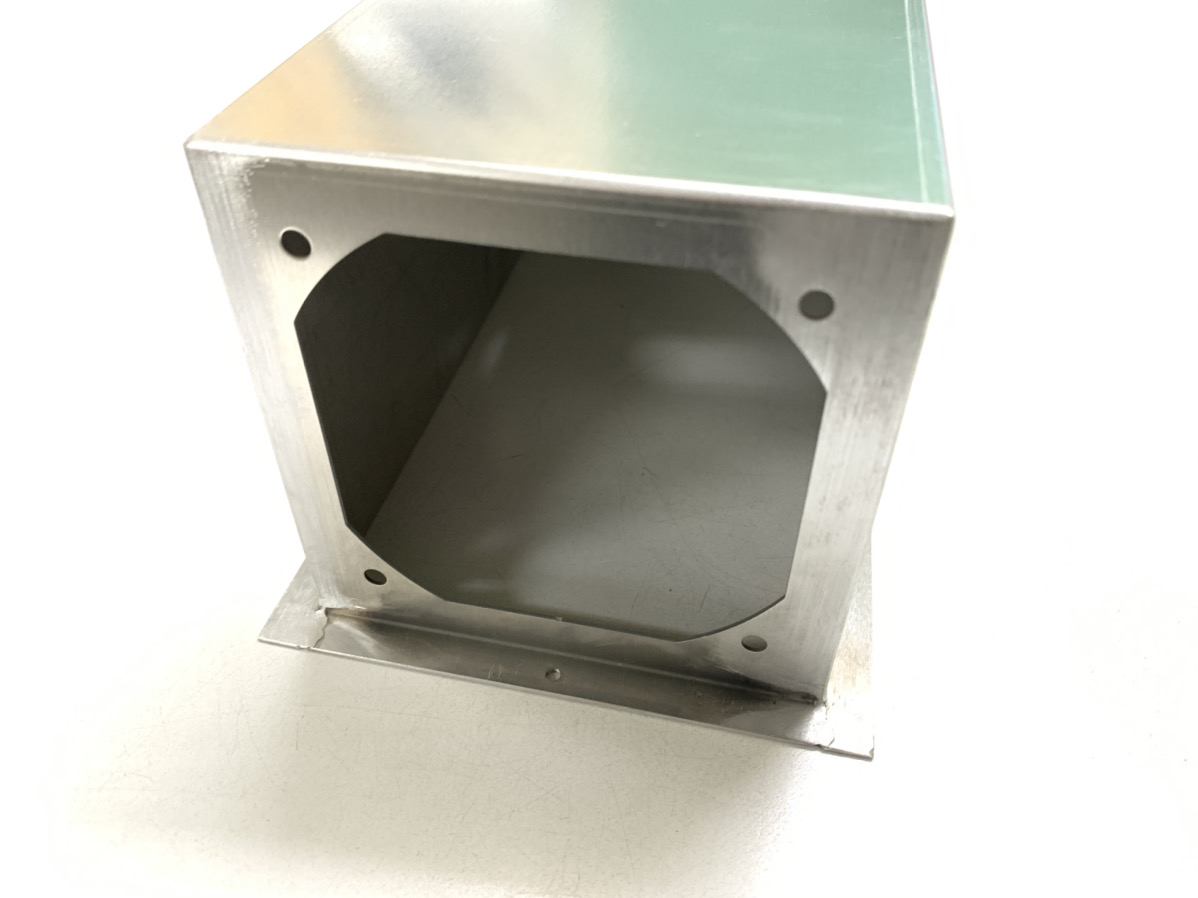

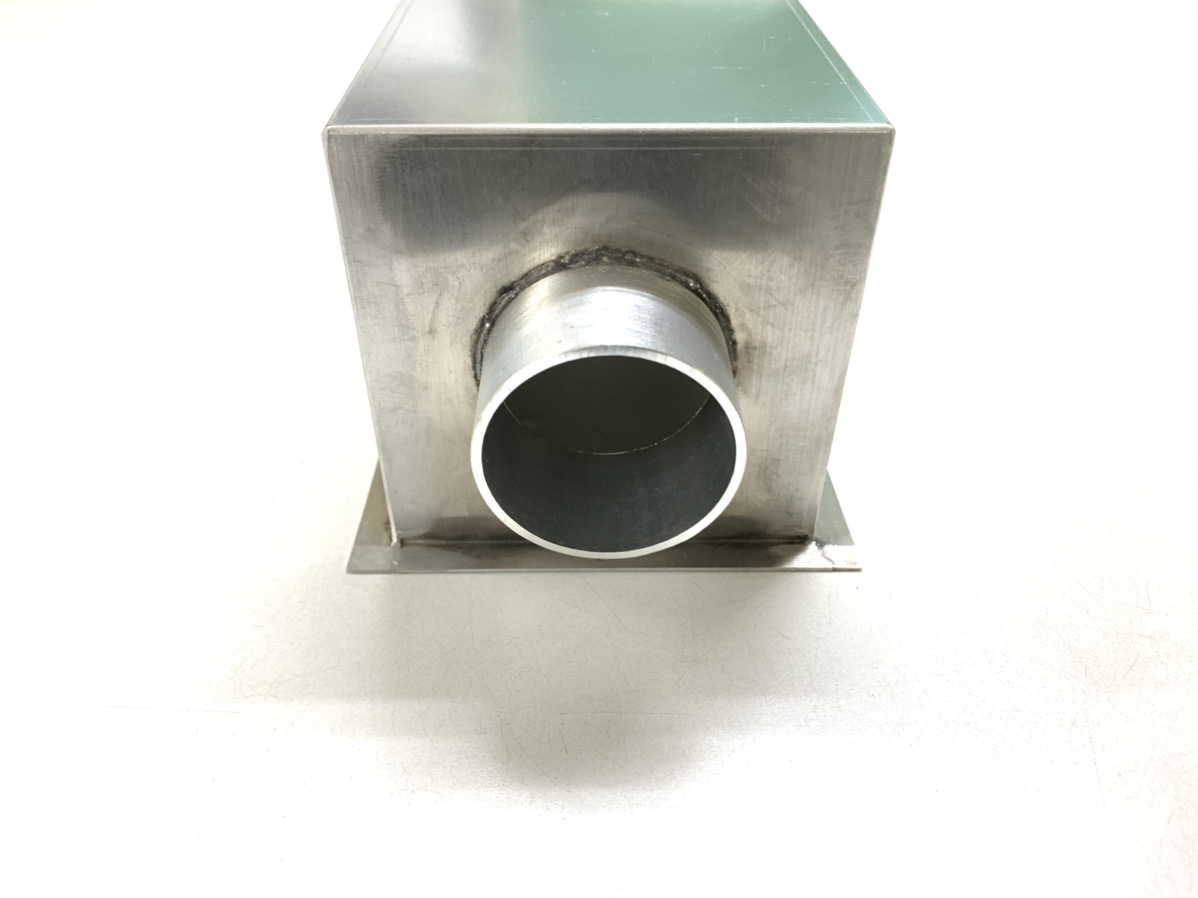

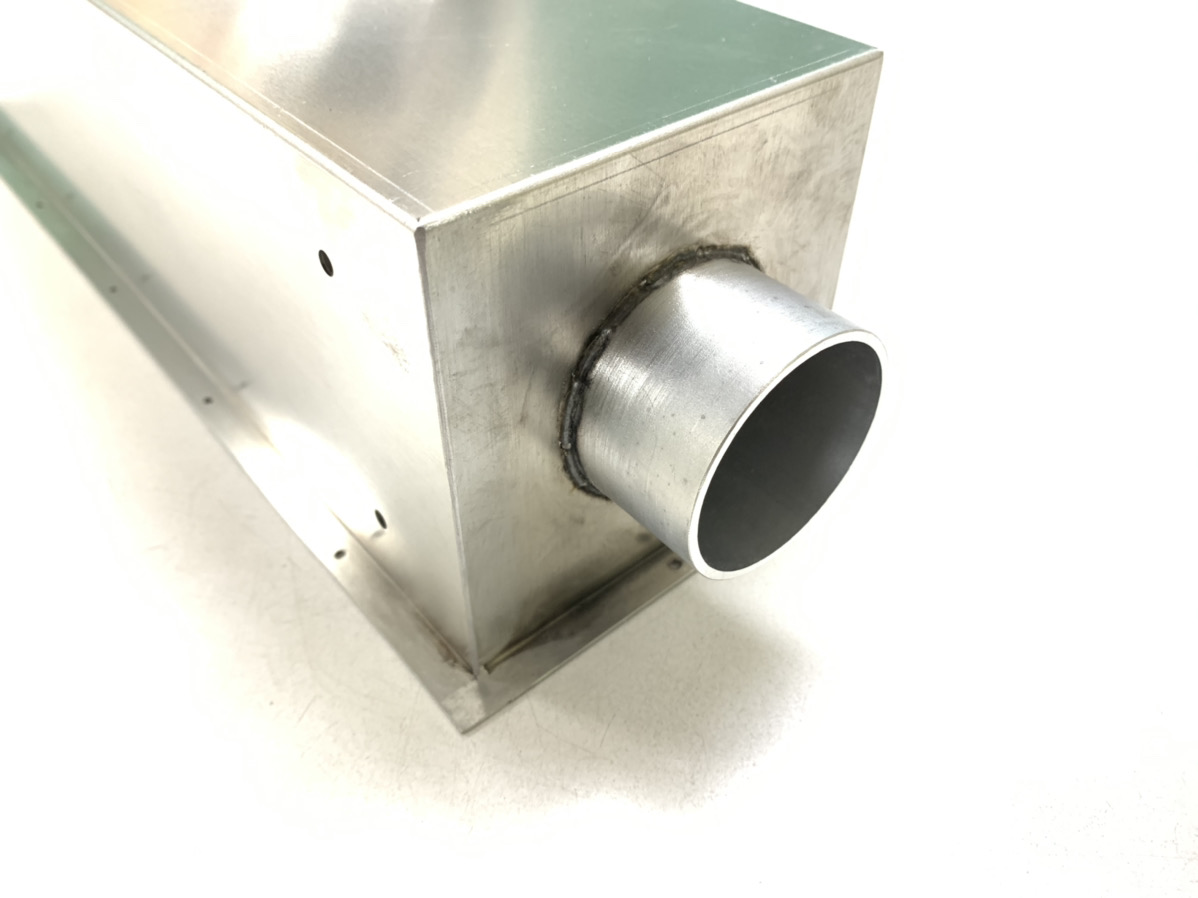

製品画像(様子)

特徴

このケースは磁気共鳴分析装置に使用されている精密板金加工品です。加工工程はレーザー加工・曲げ・溶接・溶接仕上げ・ダクト溶接になります。このケースは、「試料の温度を変化させながらの測定」向けに永久磁石の温度を風量・温度を微調整しながら維持するユニットの一部品です。

測定装置内に組み込んだ際、長期的にエアー漏れによる不具合を避けるためにダクトは全溶接をしています。これらの理由で部材には、特に強度の得られるステンレスを使用しています。ダクトの他にも曲げによる接合面はすべて溶接仕上げまで行い、外観品としても非常に綺麗な状態に仕上げることができます。
